Realtime communicatie · eigen hardware · 2026In veldtestOPENCOMM
Eén open intercomplatform voor Pi, Mac, iPhone en eigen hardware, lokaal op de vloer en veilig over internet.
Professionele intercom zit vaak vast aan kostbare, gesloten hardware. OPENCOMM verplaatst de matrix naar software en gebruikt de apparaten die een crew al heeft. Een Pi wordt het vaste regiepaneel, een Mac de softclient, een iPhone of iPad het mobiele beltpack en een ESP32-S3 de basis voor eigen draagbare hardware. De volgende uitbreiding is een eigen SDI Talkback Bridge voor embedded intercomaudio op kanalen 13–14 en 15–16.

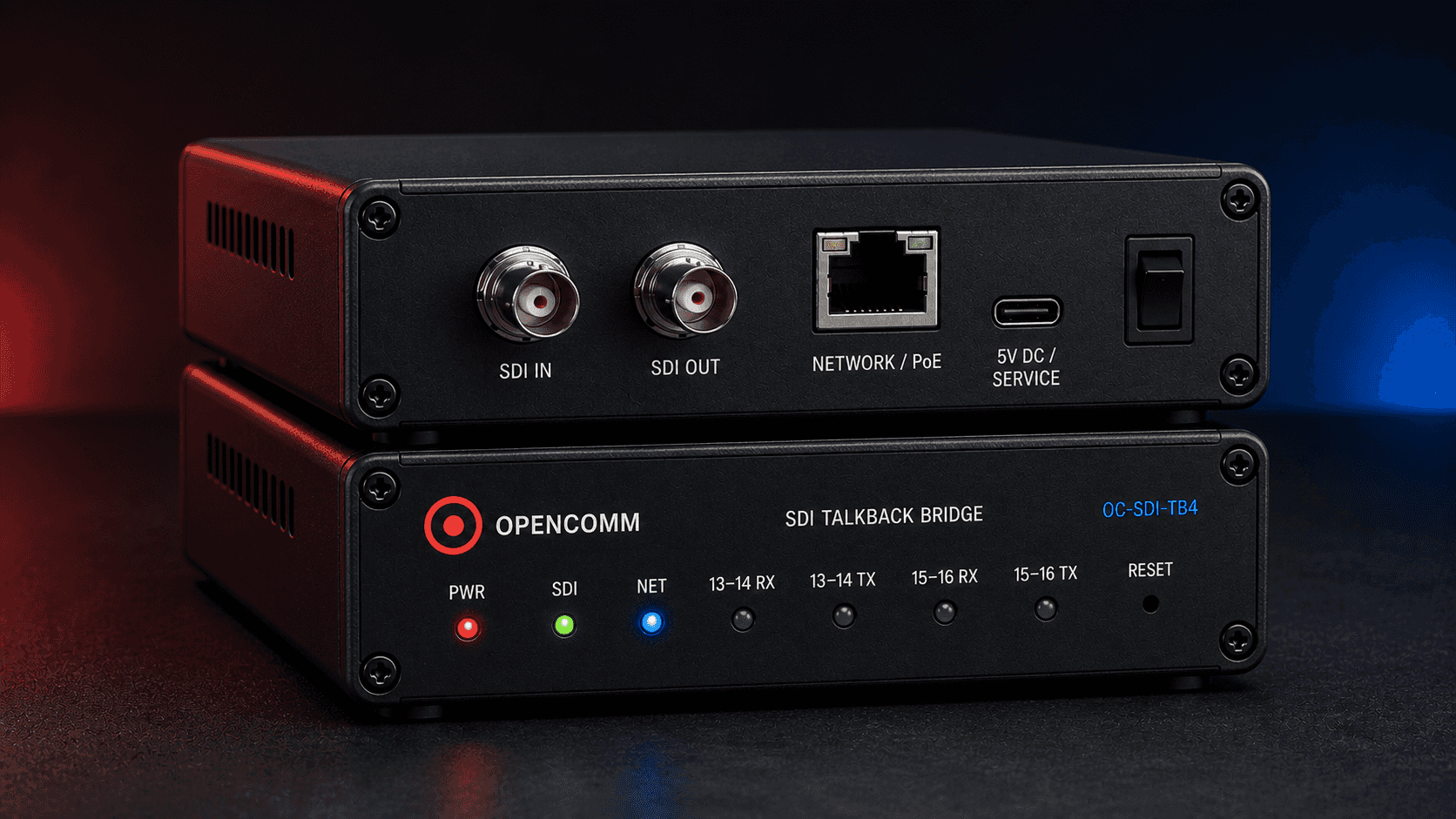

De SDI Talkback Bridge, helder in beeld.
Een compacte unit met één SDI-ingang en één SDI-uitgang. De bridge haalt intercomaudio uit 13–14 en 15–16 en voegt retouraudio weer in voor de Blackmagic-keten.

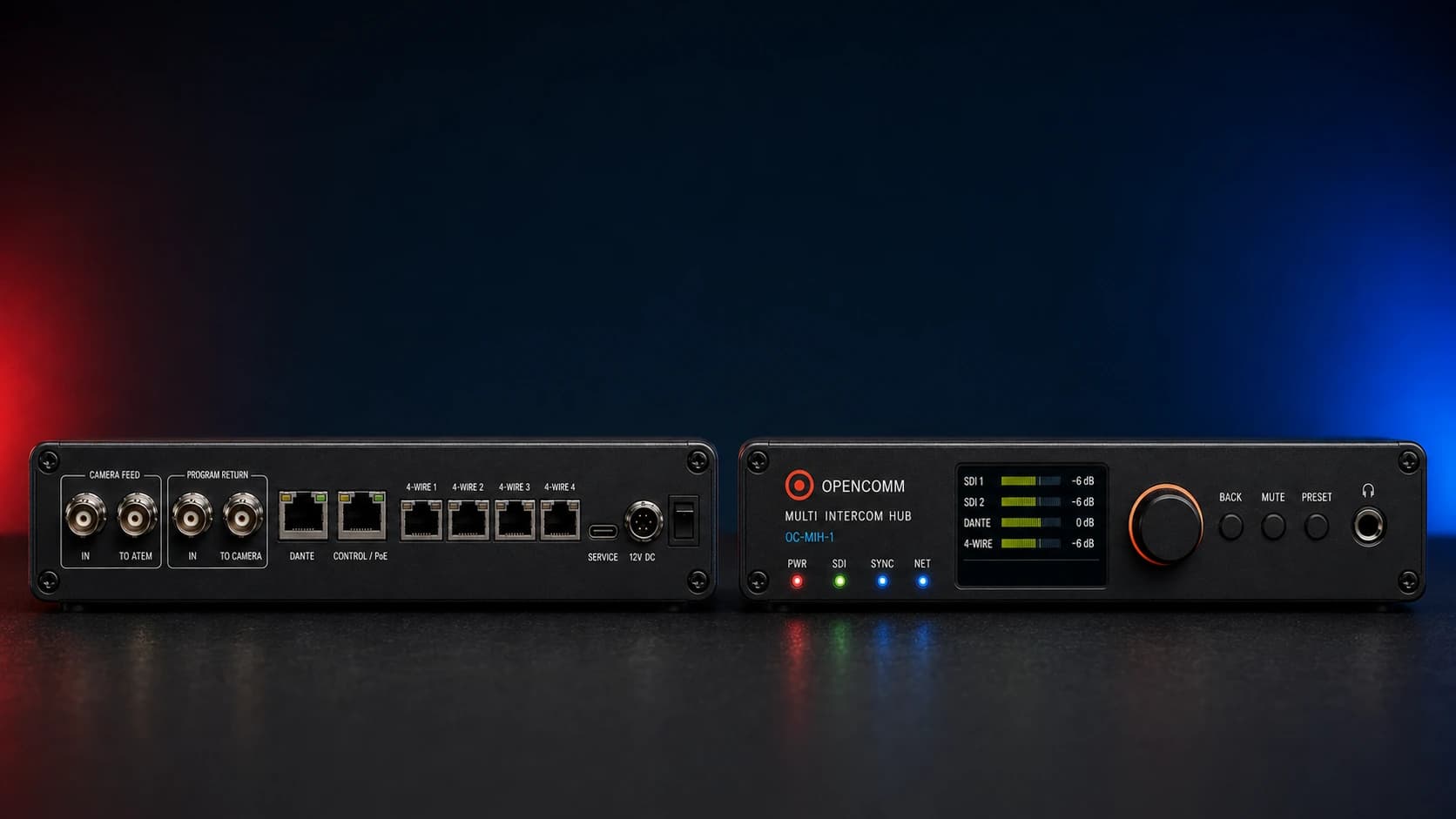

De Multi Intercom Hub verbindt SDI, Dante/AES67 en 4-wire.
Een zelfstandige half-rack-unit voor het koppelen en afregelen van intercomsystemen die op een productie samenkomen. De basis blijft overzichtelijk; AES3, analoge 2-wire en MADI kunnen als gerichte uitbreidingen worden toegevoegd.
Links en rechts tonen dezelfde behuizing op gelijke schaal, met dezelfde hoogte, breedte, diepte en hoekradius. De definitieve buitenmaten volgen na de mechanische en thermische passing.
Inline SDI
2× IN → OUT
Camera feed en program return lopen ieder volledig door de hub. Zo kan talkback 13–16 in beide SDI-richtingen worden uitgelezen en opnieuw ingevoegd.
Lokale afregeling
Scherm + encoder
Meters, gain, mute, monitor, testtoon en presets zijn direct op het front bereikbaar, zonder laptop of cloud.
Audio over IP
Dante + AES67
Green-GO koppelt digitaal via zijn Dante-interface. Een AES67-geschikte Dante-module opent dezelfde netwerkaansluitingen voor andere professionele audiosystemen.
Universele intercom-I/O
4-wire + GPIO
Vier gebalanceerde 4-wire-poorten krijgen per poort gain, isolatie en call/PTT-GPIO voor koppelingen met intercommatrices en camera-interfaces.
Modulaire uitbreiding
AES3 · 2-wire · MADI
AES/EBU, Clear-Com/RTS-partyline en multichannel MADI worden optiekaarten. Zo blijft de basis betaalbaar zonder de professionele routes af te sluiten.
Standalone
OPENCOMM optioneel
Routes en niveaus staan lokaal opgeslagen. OPENCOMM voegt remote gebruikers en centrale regie toe, maar is geen voorwaarde.
Vier BNC-aansluitingen zijn hier functioneel: camera in en door naar ATEM, plus program return in en door naar de camera. Een extra, vijfde monitor-loop blijft optioneel en is niet nodig voor de intercomfunctie.
De getoonde achterzijde is bewust de basisconfiguratie. Voor analoge Clear-Com of RTS 2-wire is een echte partyline-interface nodig met hybride, galvanische isolatie, lijnvoeding en call-signalling; alleen een 4-wire-aansluiting is daarvoor niet genoeg.

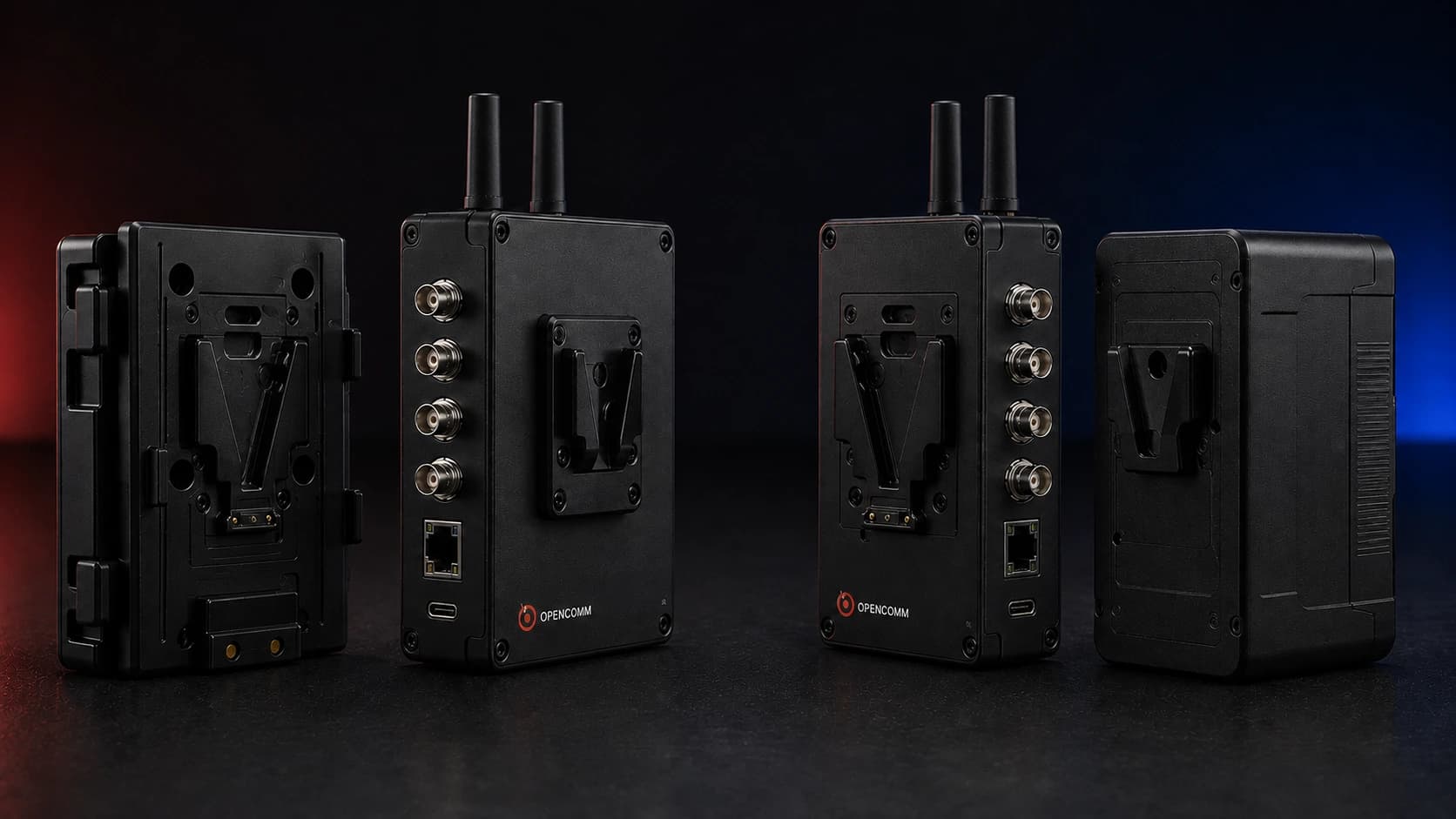

Zo komt de bridge tussen camera en accu.
De volledige camera is bewust weggelaten. Twee fotorealistische close-ups laten zien hoe de mechanische keten werkt: de bridge klikt als een accu op de bestaande V-mountplaat en biedt aan de andere zijde zelf een V-mountontvanger voor de echte accu.
- Referentieaccu · IDX DUO-C150P
- ≈ 95 × 146 × 59 mm
- B × H × D · omgerekend uit de fabrikantgegevens
- Bridge · voorlopige behuizingsmaat
- 100 × 150 × 45 mm
- B × H × D · zonder antennes en uitstekende stekers
De twee fotografische aanzichten tonen tegenoverliggende zijden van dezelfde bridge: camera-ontvanger → mannelijke bridgewig, daarna vrouwelijke bridgeontvanger → mannelijke accuwig. De vier BNC’s, netwerk en service blijven op één smalle zijwand en worden niet door de accu afgedekt.
Echte sandwich
V-wig → V-ontvanger
De camerazijde gedraagt zich als een V-mount-accu; de achterzijde van de bridge is zelf een complete V-mount-plaat waarop de echte accu vergrendelt.
SDI-signaalpad
4× BNC op één zijwand
Camera feed en program return hebben elk een in- en uitgang. De aansluitingen blijven vrij wanneer de accu de volledige achterzijde van de bridge bedekt.
Draadloos
2× inklapbare antenne
Twee korte, volledig zwarte rubberantennes met zwarte scharnierpunten bieden diversity en kunnen voor transport langs de behuizing worden ingeklapt.
Voeding
Beveiligde doorvoer
Contacten aan beide montagezijden voeren de accuspanning door. Een gezekerde, gemonitorde aftakking voedt de bridge met minimale spanningsval naar de camera.
Dit is een gecontroleerd interfaceconcept, geen productie-CAD. De accu is de maatreferentie; de bridge volgt zijn breedte en hoogte. De 45 mm diepte is een ontwerpdoel. V-mountplaten, printpakket, koeling, kabelruimte en accuvergrendeling bepalen na passing op onder meer de URSA Broadcast G2 de definitieve buitenmaten.
Eén matrix · ieder apparaat
Dezelfde productie, drie bedienvormen.
OPENCOMM geeft iedere rol precies de interface die op dat moment werkt: overzicht op de Pi, een complete softclient op de Mac en een beltpack in je broekzak.
Wat het kan
Eén matrix, iedere bedienvorm
Pi, Mac, iPhone, iPad en eigen ESP32-hardware delen rollen, werkgroepen, rechten, cues en apparaatstatus. De interface verandert per apparaat; de productiecontext blijft gelijk.

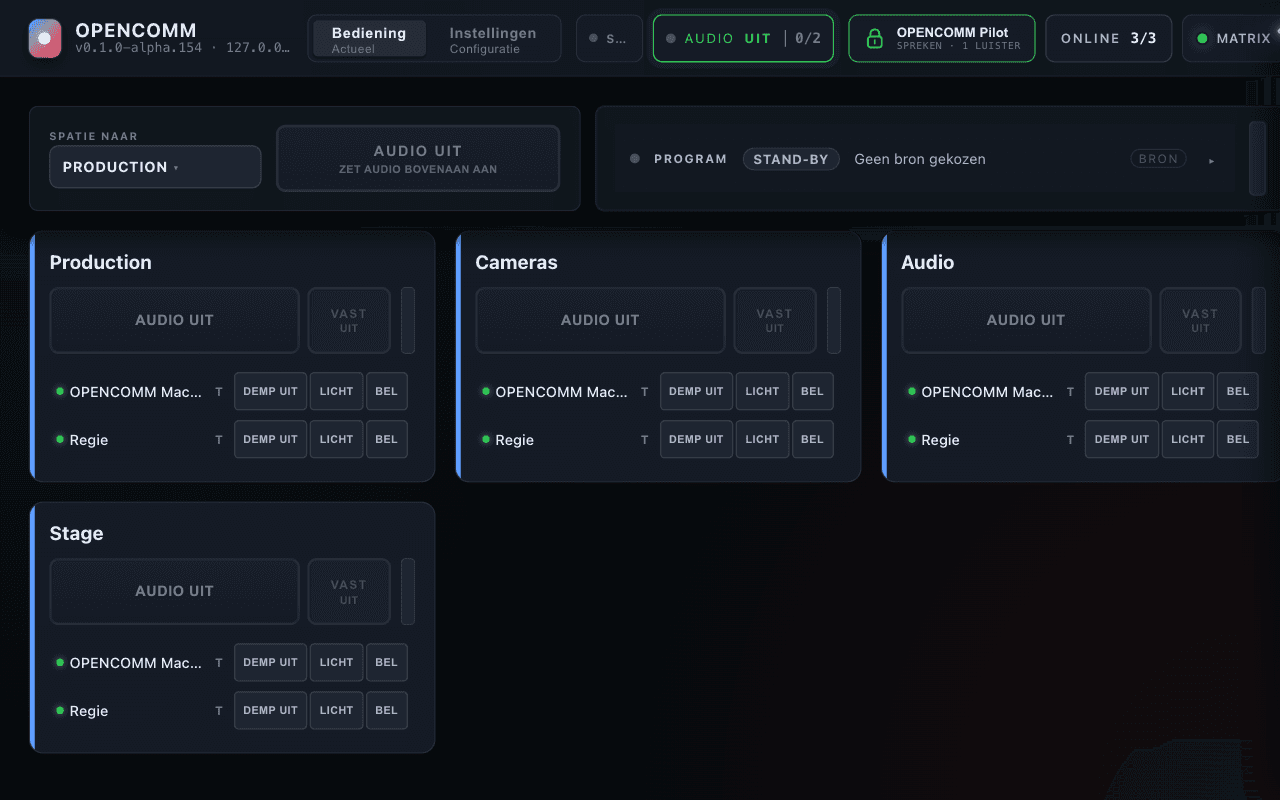

Pi als vaste regiepost
Een touchinterface op 1280 × 800 geeft de operator alle werkgroepen, wie online is, program-audio, push-to-talk, latched talk en attentiesignalen in één blik.

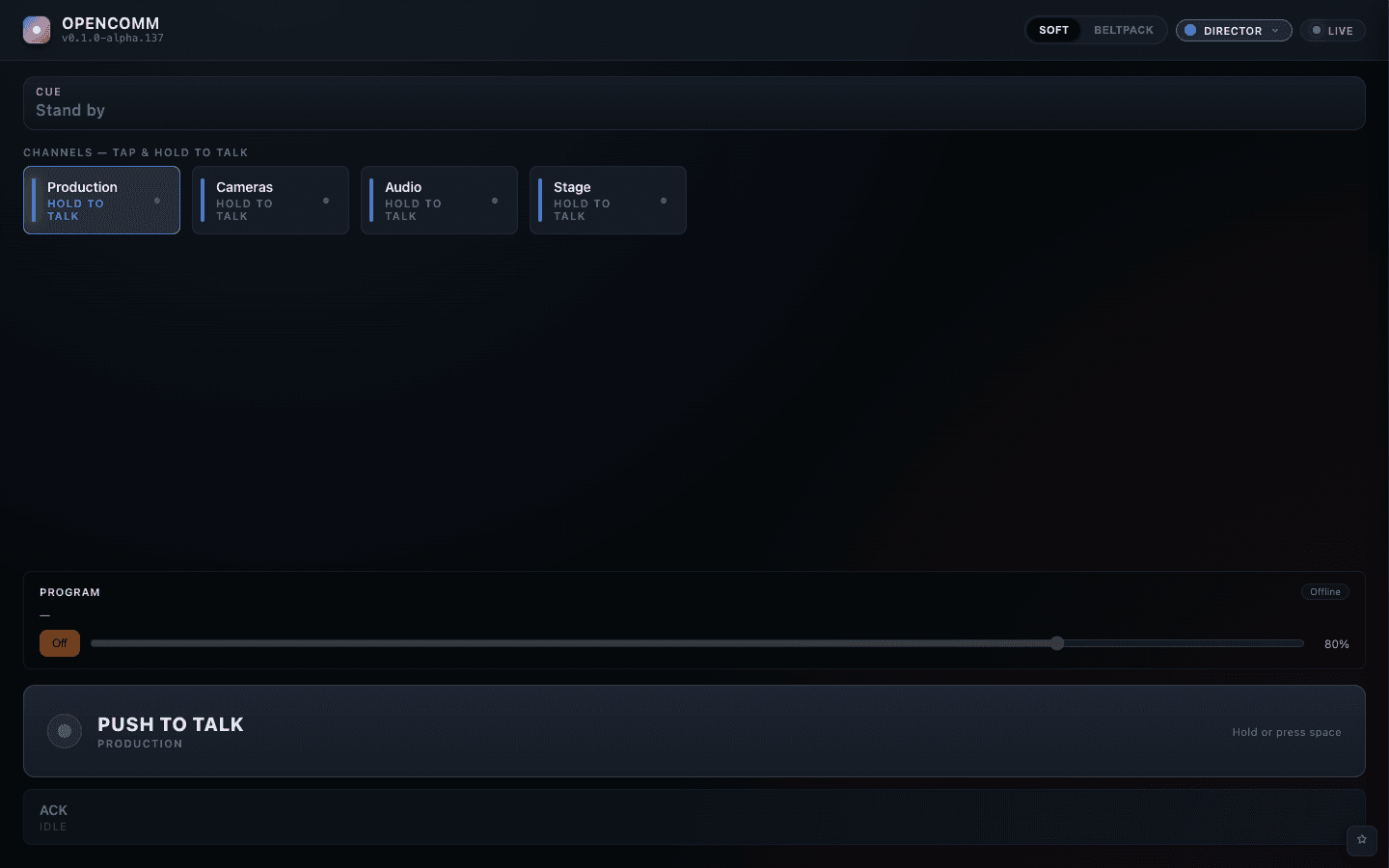

Mac als complete softclient
De desktopclient combineert kanaalkeuze, luisteren, praten, program-feed, cue-bevestiging en diagnostiek. Daardoor kan een regisseur of producer direct meedoen zonder extra beltpack.

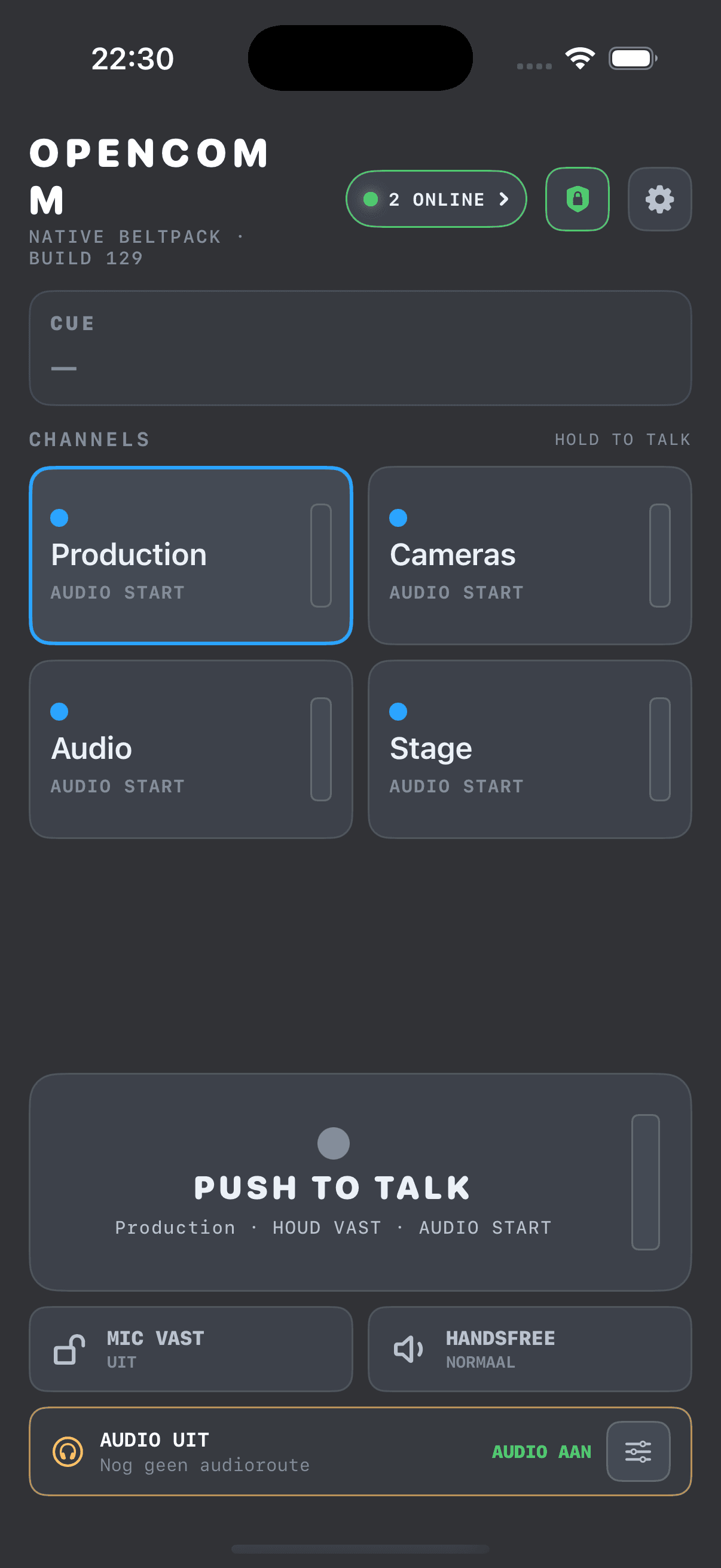

Native iPhone en iPad beltpack
De SwiftUI-client maakt van een Apple-apparaat een compacte intercompositie met grote talkknop, kanaalkaarten, audiofeedback en veilige apparaatidentiteit.
Eigen ESP32-S3 hardware
Voor een fysiek beltpack bouwen we zelf rond ESP32-S3 met ethernet of PoE, knoppen, encoder, headsetinterface en status-leds. Zo blijven vorm, firmware en kostprijs in eigen hand.
Local-first met veilige remote route
Op hetzelfde netwerk blijft audio rechtstreeks tussen apparaten lopen. Buiten de locatie gebruikt OPENCOMM een beveiligde relay en TURN-route, met dezelfde rollen en rechten.
Privéruimtes en apparaatgebonden toegang
Ed25519-apparaatsleutels, ondertekende memberships en korte toegangstickets verbinden rechten aan een fysiek toestel. Uitnodigen en koppelen kan zonder gedeeld wachtwoord.
SDI Talkback Bridge als volgende stap
De proof of concept ontvangt 3G-SDI, haalt embedded audio 13–14 en 15–16 uit de stream en voegt retouraudio weer in op SDI-out. Het doel is een compacte eigen print en behuizing, zonder DeckLink of kant-en-klaar conversiekastje.
Hoe we het gebouwd hebben
De matrix-core verzorgt realtime besturing via WebSocket. De audio loopt peer-to-peer met WebRTC, DTLS/SRTP en Opus op 48 kHz; TURN neemt het over als een directe route niet mogelijk is.
Een gedeeld TypeScript-protocol houdt de Pi- en Mac-clients, matrix en ESP32-interface gelijk. De native SwiftUI-client implementeert dezelfde berichten en rechten op iPhone en iPad.
OPENCOMM is local-first: een productie op hetzelfde netwerk blijft functioneren zonder afhankelijk te zijn van een publieke cloud. Privéruimtes kunnen daarnaast veilig via internet worden gekoppeld.
ShowCaller kan cues, taken en attentiesignalen naar de juiste rol of persoon sturen. De ontvanger bevestigt de cue op hetzelfde scherm waarop ook de intercom bediend wordt.
Voor de SDI-uitbreiding onderzoeken we een eigen PCB rond de GS2971A-ontvanger en GS2972-zender. In de demofase kan dezelfde signaalketen eerst met een betaalbaar ontwikkelbord worden bewezen; daarna komen alleen de noodzakelijke componenten op de eigen print.
Waarom we het gebouwd hebben
Tijdens een liveproductie is communicatie infrastructuur. Toch dwingt klassieke intercom een crew vaak in één hardware-ecosysteem, met hoge instapkosten en weinig ruimte voor een eigen workflow.
OPENCOMM groeit vanuit onze eigen productievloer. Daardoor bouwen we eerst wat daar aantoonbaar nodig is: snelle bediening, verstaanbare audio, lokale weerbaarheid en de vrijheid om een Pi, Apple-apparaat of eigen module dezelfde rol te geven.
